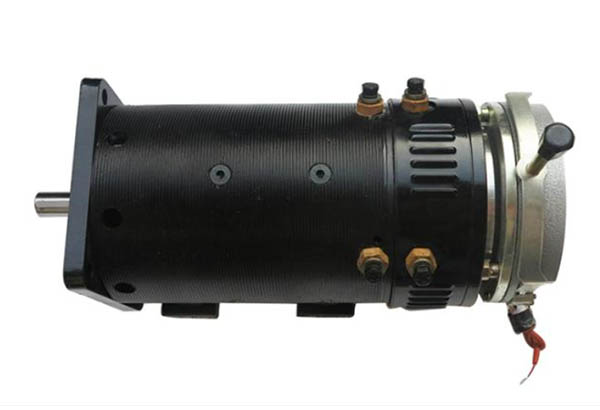

Struktur motor forklift listrik lebih sederhana dibandingkan dengan forklift pembakaran internal.Gambar menunjukkan motor forklift listrik berat keseimbangan garpu lurus tipe 1t 1DC.
Konstruksi dasar motor forklift listrik terdiri dari komponen-komponen sebagai berikut:
1.Unit daya: baterai.Tegangan baterai standar adalah 24, 30, 48, dan 72V.
2.Rangka: adalah rangka forklift, dilas dengan baja dan baja.Hampir seluruh bagian forklift dipasang pada rangka.Ia mengalami berbagai beban selama pengoperasian, sehingga harus memiliki kekuatan dan kekakuan yang cukup.
3. Transmisi: Tenaga motor disalurkan ke roda penggerak forklift.
4. Sistem kemudi: mengontrol arah mengemudi forklift.
5. Sistem rem: membuat penggerak forklift melambat dan berhenti.
6. Motor dan sistem kelistrikan: Sistem kelistrikan mengontrol motor melalui berbagai komponen untuk mencapai pengaturan start, stop, mundur dan kecepatan forklift, dan ke motor pompa oli atau tekanan hidrolik.
XINDAKATALOG MOTOR DC | ||
Nilai daya | Nomor Barang. | Foto produk |

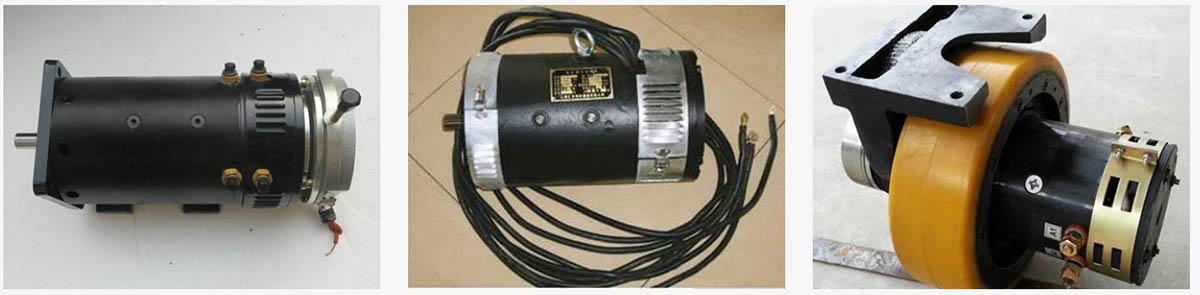

| Motor Kendaraan Forklift Listrik | |
| Motor Listrik Traksi DC |
|
7KW | Model Motor Listrik Traksi DC 242ZDC 242ZD706H15 |
|
5KW | Model Motor Listrik Traksi DC 192ZDC 192ZD525H9 |
|
4KW | Model Motor Listrik Traksi DC 170ZDC 170ZD402H2A3 |
|

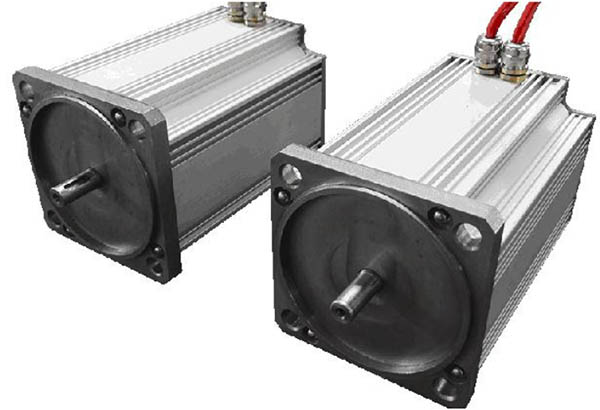

| MOTOR DC untuk Kendaraan Listrik |
|
| Motor Listrik Forklift Listrik |
|
| Motor Listrik Forklift Listrik |
Lembar Spesifikasi Seri Motor DC XINDA | ||||||||
Nilai Daya (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
Tegangan Baterai (VDC) | 48/60/72 | 72 | 96/144 | |||||
Kelipatan Kelebihan | 2.5 | |||||||
Nilai Saat Ini (A) | 73/58.4/48.7 | 96.8/77.5/64.5 | 109/87.2/72.7 | 118/94.7/78.9 | 138.9/111/92.5 | 108 | 116 | 116/77 |
Torsi Terukur (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
Kecepatan Terukur (RPM) | 2800 | |||||||
Kecepatan Puncak (RPM) | 4500 | |||||||
Sistem Kerja | S2:60 menit | |||||||
Tingkat Isolasi | H | |||||||
Metode Pendinginan | pendinginan alami/pendinginan udara | |||||||
Efisiensi (100% BEBAN) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
Tingkat Perlindungan | IP23 (IP44) | |||||||
Aplikasi | penumpang berkecepatan rendah/kendaraan logistik/kendaraan golf/kendaraan tamasya/van polisi/truk/kendaraan tumpukan, dll. |
